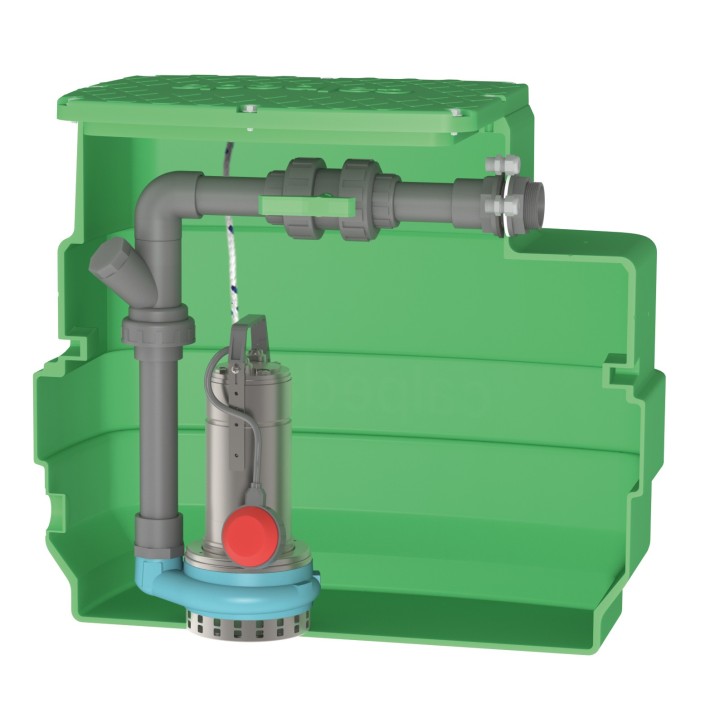

CAL230 GQRM 10-12

Exécution

Pour un poste avec la pompe GQRM 10

Une cuve enterrable en polyéthylène très résistant. Hauteur 710 mm. Volume 230 litres.

– pose enterrée uniquement

– température maxi d’utilisation : + 35°C

Une pompe de relevage spéciale eaux ­claires ou légèrement chargées (roue ouverte – passage 10 mm) livrée avec 20 m de câble + un flotteur réglable pour marche / arrêt.

Une vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 50.

Un passage de paroi en PVC Ø 50 x 2“ pour le raccordement du refoulement.

Un clapet à boule spécial eaux usées en PVC Ø 50.

Tuyauterie rigide (intérieur) en PVC Ø 50.

Une corde de sécurité Ø 6.

Deux presse-étoupes pour le passage des câbles :

un pour l’alimentation électrique de la pompe et un pour le câble du flotteur-alarme trop-plein (option).

Livrés séparés non montés :

Un coude à 45° mâle / femelle pour PVC Ø 100.

Deux joints à lèvre en Ø 100 : un pour monter le tuyau d’arrivée et un pour la ventilation.

Perçage à réaliser en Ø 108 (scie cloche non fournie).

Un joint à lèvre et un raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).

Une fiche mâle démontable en 230V.

Pour un poste avec la pompe GQRM 10-32

Une cuve enterrable en polyéthylène très résistant. Hauteur 710 mm. Volume 230 litres.

– pose enterrée uniquement

– température maxi d’utilisation : + 35°C

– ne pas poser en zone inondable (cuves spéciales pour nappe phréatique sur demande).

Une pompe de relevage spéciale eaux ­claires ou légèrement chargées (roue ouverte – passage 10 mm) livrée avec 20 m de câble + un flotteur réglable pour marche / arrêt.

Un pied d’assise droit en fonte équipé d’un coude PVC + barres de guidage en inox 304.

Un support inox en fond de poste qui évite le perçage de la cuve.

Un joint à lèvre pour le passage de paroi du refoulement de la pompe Ø 50.

Un clapet à boule spécial eaux usées en PVC Ø 50.

Tuyauterie rigide (intérieur) en PVC Ø 50.

Une chaîne de sécurité en inox 316.

Deux presse-étoupes pour le passage des câbles : un pour l’alimentation électrique de la pompe et un pour le câble du flotteur-alarme trop-plein (option).

Livrés séparés non montés :

Une vanne d’arrêt avec raccord union pour la maintenance en PVC Ø 50.

Un coude de sortie en PVC Ø 50.

Un coude à 45° mâle / femelle pour PVC Ø 100.

Deux joints à lèvre en Ø 100 : un pour monter le tuyau d’arrivée et un pour la ventilation.

Perçage à réaliser en Ø 108 (scie cloche non fournie).

Un joint à lèvre et un raccord pour effectuer une ventilation en Ø 50. Perçage à réaliser en Ø 60 (scie cloche non fournie).

Une fiche mâle démontable en 230V.
